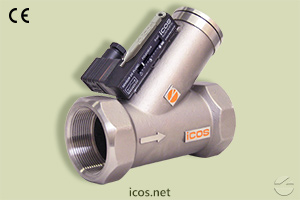

Tel. Sensor de Flujo FG20B04 adecuado para altos flujos de Aceite - 2"G
1 pz.
+ 2 pzs.
IVA no incluido
Descripción
El pasaje del fluido provoca el desplazamiento de un émbolo magnético, cerrando el contacto eléctrico (reed switch).

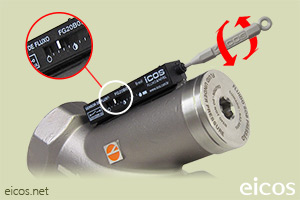

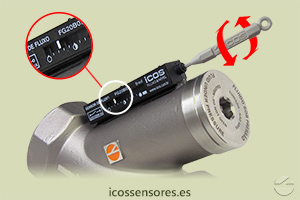

El sensor de flujo Eicos FG20B04 con conexión de 2"G es adecuado para altos caudales de aceites. El sensor tiene un rango de trabajo que le permite ajustar el flujo ideal para ser detectado en su aplicación.

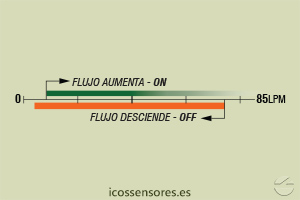

El sensor trabaja Normalmente Abierto (NA), con la señal ON cuando el flujo (en litros por minuto) es superior al ajuste en el sensor y la señal OFF cuando el flujo disminuye abajo del ajuste.
Salida eléctrica con conector DIN 43650 (incluido con el sensor).
Para aplicación en agua, consulte el modelo FG20B02.
Especificaciones Técnicas
- Material: Acero inoxidable 316 (Pistón PPA - Poliftalamida)
- Área de pasaje interno: 1000mm²
- Presión máxima de trabajo: 25bar
- Temperatura de trabajo: 0°C a 100°C | 140°C @1h
- Muelle: Acero Inoxidable AISI 302
- Peso: 2,8Kg
- Salida: On/Off
- Contacto: NA - SPST
- Conexión de salida: Conector DIN 43650 - B
- Grado de protección: IP66
- Montaje: Horizontal o vertical con flujo ascendente
- Rosca de conexión: G 2" hembra (BSP - Paralelo)
- Junta: O’Ring - NBR (goma nitrílica)
- Garantía: 2 años
Tensiones de Conmutación
| Tensión de Trabajo | Potencia Máxima | Corriente Máxima |
| 110Vac | 20VA | 0,2A |
| 220Vac | 20VA | 0,1A |
| 5Vdc | 2,5W | 0,5A |
| 12Vdc | 5W | 0,5A |
| 24Vdc | 10W | 0,5A |
- TENSIÓN DE TRABAJO: 110Vac
- Potencia Máxima: 20VA
- Corriente Máxima: 0,2A
- TENSIÓN DE TRABAJO: 220Vac
- Potencia Máxima: 20VA
- Corriente Máxima: 0,1A
- TENSIÓN DE TRABAJO: 5Vdc
- Potencia Máxima: 2,5W
- Corriente Máxima: 0,5A
- TENSIÓN DE TRABAJO: 12Vdc
- Potencia Máxima: 5W
- Corriente Máxima: 0,5A
- TENSIÓN DE TRABAJO: 24Vdc
- Potencia Máxima: 10W
- Corriente Máxima: 0,5A
24Vac: Recomendado uso con Relé Acoplador Schneider modelo RSLZVA1.
Relé acoplador (110Vac-220Vac): Utilizar resistor 4K7 10W en serie.
DOCUMENTACIÓN TÉCNICA
- Folleto Técnico (PDF 271KB)
- Manual de Instalación (PDF 397KB)
Ejemplos de esquemas eléctricos
